Alle informatie over SMD-weerstanden die handig kunnen zijn.
SMD-weerstanden , zijn in de E24- en E96-reeksen verkrijgbaar. Vanwege steeds verdergaande minimalisering van component-afmetingen, bestaan er voor weerstanden in SMD-behuizingen diverse uitvoeringen. Hieronder staan de europese(metrische) codering en afmetingen alsmede de internationale(inch) codering en afmetingen weergegeven.
Meestal als je smd weerstanden gaat bestellen zul je op Code Internationaal moeten gaan letten aangezien daar de meeste leveransiers gebruik van maken op hun websites.
Code Europees | Lengte | Breedte | Code Internationaal | Lengte | Breedte | Vermogen | Maximale spanning | ||
0402 | 0,4 mm | 0,2 mm | 01105 | 0,016″ | 0,008″ | 0,031 Watt | – | ||
0603 | 0,6 mm | 0,3 mm | 0201 | 0,024″ | 0,012″ | 0,05 Watt | 15 Volt | ||
1005 | 1,0 mm | 0,5 mm | 0402 | 0,04″ | 0,02″ | 0,062 Watt | 75 Volt | ||
1608 | 1,6 mm | 0,8 mm | 0603 | 0,063″ | 0,031″ | 0,1 Watt | 75 Volt | ||
2012 | 2,0 mm | 1,25 mm | 0805 | 0,08″ | 0,05″ | 0,125 Watt | 150 Volt | ||
3216 | 3,2 mm | 1,6 mm | 1206 | 0,126″ | 0,063″ | 0,25 Watt | 200 Volt | ||
3225 | 3,2 mm | 2,5 mm | 1210 | 0,126″ | 0,1″ | 0,5 Watt | – | ||
3064 | 3,0 mm | 6,4 mm | 1225 | 0,0126″ | 0,25″ | 0,52 Watt | – | ||
3720 | 3,75 mm | 2,0 mm | 1508 | 0,15″ | 0,08″ | 0,55 Watt | – | ||
4516 | 4,5 mm | 1,6 mm | 1806 | 0,177″ | 0,063″ | 0,6 Watt | – | ||
4532 | 4,5 mm | 3,2 mm | 1812 | 0,18″ | 0,12″ | 0,75 Watt | – | ||
5025 | 5,0 mm | 2,5 mm | 2010 | 0,2″ | 0,1″ | 0,75 Watt | – | ||
6332 | 6,3 mm | 3,0 mm | 2512 | 0,25″ | 0,12″ | 1 Watt | – | ||
7520 | 7,5 mm | 2,0 mm | 3008 | 0,3″ | 0,08″ | – | – | ||
11470 | 11,5 mm | 7,0 mm | 4527 | 0,455 | “0,275 | – | – |

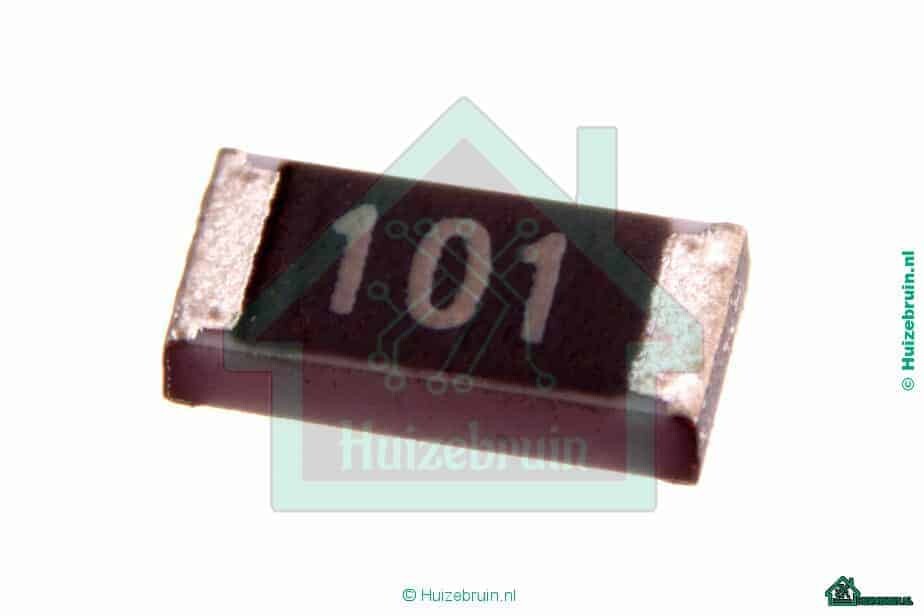

Zoals u op de afbeelding van de SMD-weerstand kunt zien, staat hier een code: 101 op. De cijfercode op standaard SMD-weerstanden bestaat uit 2 cijfers voor het getal en één cijfer voor de vermenigvuldigingsfactor. Het laatste cijfer is altijd de vermenigvuldigingsfactor (het aantal nullen achter het getal). Bijvoorbeeld code 101 = 10 met één nul erbij, hetgeen 100 Ohm aangeeft. SMD-weerstanden weke een weerstandswaarde bezitten van MINDER dan 10 Ohm hebben de letter R opgenomen in de 3-cijferige codering. Vanwege deze mengeling van cijfers met een letter staat de codering internationaal bekend als 3 digit
voor een overzicht van alle beschikbare waarden, welke in de E24-reeks met 5% tolerantie vallen en een 3-digit codering bevatten.
Alle beschikbare weerstandswaarden voor SMD-weerstanden uit de E24-reeks (5% tolerantie) met een 3-digit codering
Reclame :Codering | Waarde | Codering | Waarde | Codering | Waarde | Codering | Waarde | Codering | Waarde | Codering | Waarde | |||||
R10 | 0,1 Ohm | R11 | 0,11 Ohm | R12 | 0,12 Ohm | R13 | 0,13 Ohm | R15 | 0,15 Ohm | R16 | 0,16 Ohm | |||||
R18 | 0,18 Ohm | R20 | 0,2 Ohm | R22 | 0,22 Ohm | R24 | 0,24 Ohm | R27 | 0,27 Ohm | R30 | 0,3 Ohm | |||||
R33 | 0,33 Ohm | R36 | 0,36 Ohm | R39 | 0,39 Ohm | R43 | 0,43 Ohm | R47 | 0,47 Ohm | R51 | 0,51 Ohm | |||||
R56 | 0,56 Ohm | R62 | 0,62 Ohm | R68 | 0,68 Ohm | R75 | 0,75 Ohm | R82 | 0,82 Ohm | R91 | <0,91 Ohm | |||||
1R0 | 1 Ohm | 1R1 | 1,1 Ohm | 1R2 | 1,2 Ohm | 1R3 | 1,3 Ohm | 1R5 | 1,5 Ohm | 1R6 | 1,6 Ohm | |||||
1R8 | 1,8 Ohm | 2R0 | 2 Ohm | 2R2 | 2,2 Ohm | 2R4 | 2,4 Ohm | 2R7 | 2,7 Ohm | 3R0 | 3 Ohm | |||||
3R3 | 3,3 Ohm | 3R6 | 3,6 Ohm | 3R9 | 3,9 Ohm | 4R3 | 4,7 Ohm | 4R7 | 4,7 Ohm | 5R1 | 5,1 Ohm | |||||
5R6 | 5,6 Ohm | 6R2 | 6,2 Ohm | 6R8 | 6,8 Ohm | 7R5 | 7,5 Ohm | 8R2 | 8,2 Ohm | 9R1 | 9,1 Ohm | |||||
100 | 10 Ohm | 110 | 11 Ohm | 120 | 12 Ohm | 130 | 13 Ohm | 150 | 15 Ohm | 160 | 16 Ohm | |||||
180 | 18 Ohm | 200 | 20 Ohm | 220 | 22 Ohm | 240 | 24 Ohm | 270 | 27 Ohm | 300 | 30 Ohm | |||||
330 | 33 Ohm | 360 | 36 Ohm | 390 | 39 Ohm | 430 | 43 Ohm | 470 | 47 Ohm | 510 | 51 Ohm | |||||
560 | 56 Ohm | 620 | 62 Ohm | 680 | 68 Ohm | 750 | 75 Ohm | 820 | 82 Ohm | 910 | 91 Ohm | |||||
101 | 100 Ohm | 111 | 110 Ohm | 121 | 120 Ohm | 131 | 130 Ohm | 151 | 150 Ohm | 161 | 160 Ohm | |||||
181 | 180 Ohm | 201 | 200 Ohm | 221 | 220 Ohm | 241 | 240 Ohm | 271 | 270 Ohm | 301 | 300 Ohm | |||||
331 | 330 Ohm | 361 | 360 Ohm | 391 | 390 Ohm | 431 | 430 Ohm | 471 | 470 Ohm | 511 | 510 Ohm | |||||
561 | 560 Ohm | 621 | 620 Ohm | 681 | 680 Ohm | 751 | 750 Ohm | 821 | 820 Ohm | 911 | 910 Ohm | |||||
102 | 1 KiloOhm | 112 | 1,1 KiloOhm | 122 | 1,2 KiloOhm | 132 | 1,3 KiloOhm | 152 | 1,5 KiloOhm | 162 | 1,6 KiloOhm | |||||
182 | 1,8 KiloOhm | 202 | 2,0 KiloOhm | 222 | 2,2 KiloOhm | 242 | 2,4 KiloOhm | 272 | 2,7 KiloOhm | 302 | 3,0 KiloOhm | |||||
332 | 3,3 KiloOhm | 362 | 3,6 KiloOhm | 392 | 3,9 KiloOhm | 432 | 4,3 KiloOhm | 472 | 4,7 KiloOhm | 512 | 5,1 KiloOhm | |||||
562 | 5,6 KiloOhm | 622 | 6,2 KiloOhm | 682 | 6,8 KiloOhm | 752 | 7,5 KiloOhm | 822 | 8,2 KiloOhm | 912 | 9,1 KiloOhm | |||||
103 | 10 KiloOhm | 113 | 11 KiloOhm | 123 | 12 KiloOhm | 133 | 13 KiloOhm | 153 | 15 KiloOhm | 163 | 16 KiloOhm | |||||
183 | 18 KiloOhm | 203 | 20 KiloOhm | 223 | 22 KiloOhm | 243 | 24 KiloOhm | 273 | 27 KiloOhm | 303 | 30 KiloOhm | |||||
333 | 33 KiloOhm | 363 | 36 KiloOhm | 393 | 39 KiloOhm | 433 | 43 KiloOhm | 473 | 47 KiloOhm | 513 | 51 KiloOhm | |||||
563 | 56 KiloOhm | 623 | 62 KiloOhm | 683 | 68 KiloOhm | 753 | 75 KiloOhm | 823 | 82 KiloOhm | 913 | 91 KiloOhm | |||||
104 | 100 KiloOhm | 114 | 110 KiloOhm | 124 | 120 KiloOhm | 134 | 130 KiloOhm | 154 | 150 KiloOhm | 164 | 160 KiloOhm | |||||
184 | 180 KiloOhm | 204 | 200 KiloOhm | 224 | 220 KiloOhm | 244 | 240 KiloOhm | 274 | 270 KiloOhm | 304 | 300 KiloOhm | |||||
334 | 330 KiloOhm | 364 | 360 KiloOhm | 394 | 390 KiloOhm | 434 | 430 KiloOhm | 474 | 470 KiloOhm | 514 | 510 KiloOhm | |||||
564 | 560 KiloOhm | 624 | 620 KiloOhm | 684 | 680 KiloOhm | 754 | 750 KiloOhm | 824 | 820 KiloOhm | 914 | 910 KiloOhm | |||||
105 | 1 MegaOhm | 115 | 1,1 MegaOhm | 125 | 1,2 MegaOhm | 135 | 1,3 MegaOhm | 155 | 1,5 MegaOhm | 165 | 1,6 MegaOhm | |||||
185 | 1,8 MegaOhm | 205 | 2,0 MegaOhm | 225 | 2,2 MegaOhm | 245 | 2,4 MegaOhm | 275 | 2,7 MegaOhm | 335 | 3,3 MegaOhm | |||||
365 | 3,6 MegaOhm | 395 | 3,9 MegaOhm | 435 | 4,3 MegaOhm | 475 | 4,7 MegaOhm | 515 | 5,1 MegaOhm | 565 | 5,6 MegaOhm | |||||
625 | 6,2 MegaOhm | 685 | 6,8 MegaOhm | 755 | 7,5 MegaOhm | 825 | 8,2 MegaOhm | 915 | 9,1 MegaOhm | – | – |
Alle beschikbare weerstandswaarden voor SMD-weerstanden uit de E24-reeks (1% of minder tolerantie) met een 4-digit codering
Codering | Waarde | Codering | Waarde | Codering | Waarde | Codering | Waarde | Codering | Waarde | Codering | Waarde | |||||
0R10 | 0,1 Ohm | 0R11 | 0,11 Ohm | 0R12 | 0,12 Ohm | 0R13 | 0,13 Ohm | 0R15 | 0,15 Ohm | 0R16 | 0,16 Ohm | |||||
0R18 | 0,18 Ohm | 0R20 | 0,2 Ohm | 0R22 | 0,22 Ohm | 0R24 | 0,24 Ohm | 0R27 | 0,27 Ohm | 0R30 | 0,3 Ohm | |||||
0R33 | 0,33 Ohm | 0R36 | 0,36 Ohm | 0R39 | 0,39 Ohm | 0R43 | 0,43 Ohm | 0R47 | 0,47 Ohm | 0R51 | 0,51 Ohm | |||||
0R56 | 0,56 Ohm | 0R62 | 0,62 Ohm | 0R68 | 0,68 Ohm | 0R75 | 0,75 Ohm | 0R82 | 0,82 Ohm | 0R91 | <0,91 Ohm | |||||
1R00 | 1 Ohm | 1R10 | 1,1 Ohm | 1R20 | 1,2 Ohm | 1R30 | 1,3 Ohm | 1R50 | 1,5 Ohm | 1R60 | 1,6 Ohm | |||||
1R80 | 1,8 Ohm | 2R00 | 2 Ohm | 2R20 | 2,2 Ohm | 2R40 | 2,4 Ohm | 2R70 | 2,7 Ohm | 3R00 | 3 Ohm | |||||
3R30 | 3,3 Ohm | 3R60 | 3,6 Ohm | 3R90 | 3,9 Ohm | 4R30 | 4,7 Ohm | 4R70 | 4,7 Ohm | 5R10 | 5,1 Ohm | |||||
5R60 | 5,6 Ohm | 6R20 | 6,2 Ohm | 6R80 | 6,8 Ohm | 7R50 | 7,5 Ohm | 8R20 | 8,2 Ohm | 9R10 | 9,1 Ohm | |||||
10R0 | 10 Ohm | 11R0 | 11 Ohm | 12R0 | 12 Ohm | 13R0 | 13 Ohm | 15R0 | 15 Ohm | 16R0 | 16 Ohm | |||||
18R0 | 18 Ohm | 20R0 | 20 Ohm | 22R0 | 22 Ohm | 24R0 | 24 Ohm | 27R0 | 27 Ohm | 30R0 | 30 Ohm | |||||
33R0 | 33 Ohm | 36R0 | 36 Ohm | 39R0 | 39 Ohm | 43R0 | 43 Ohm | 47R0 | 47 Ohm | 51R0 | 51 Ohm | |||||
56R0 | 56 Ohm | 62R0 | 62 Ohm | 68R0 | 68 Ohm | 75R0 | 75 Ohm | 82R0 | 82 Ohm | 91R0 | 91 Ohm | |||||
1000 | 100 Ohm | 1100 | 110 Ohm | 1200 | 120 Ohm | 1300 | 130 Ohm | 1500 | 150 Ohm | 1600 | 160 Ohm | |||||
1800 | 180 Ohm | 2000 | 200 Ohm | 2200 | 220 Ohm | 2400 | 240 Ohm | 2700 | 270 Ohm | 3000 | 300 Ohm | |||||
3300 | 330 Ohm | 3600 | 360 Ohm | 3900 | 390 Ohm | 4300 | 430 Ohm | 4700 | 470 Ohm | 5100 | 510 Ohm | |||||
5600 | 560 Ohm | 6200 | 620 Ohm | 6800 | 680 Ohm | 7500 | 750 Ohm | 8200 | 820 Ohm | 9100 | 910 Ohm | |||||
1001 | 1 KiloOhm | 1101 | 1,1 KiloOhm | 1201 | 1,2 KiloOhm | 1301 | 1,3 KiloOhm | 1501 | 1,5 KiloOhm | 1601 | 1,6 KiloOhm | |||||
1801 | 1,8 KiloOhm | 2001 | 2,0 KiloOhm | 2201 | 2,2 KiloOhm | 2401 | 2,4 KiloOhm | 2701 | 2,7 KiloOhm | 3001 | 3,0 KiloOhm | |||||
3301 | 3,3 KiloOhm | 3601 | 3,6 KiloOhm | 3901 | 3,9 KiloOhm | 4301 | 4,3 KiloOhm | 4701 | 4,7 KiloOhm | 5101 | 5,1 KiloOhm | |||||
5601 | 5,6 KiloOhm | 6201 | 6,2 KiloOhm | 6801 | 6,8 KiloOhm | 7501 | 7,5 KiloOhm | 8201 | 8,2 KiloOhm | 9101 | 9,1 KiloOhm | |||||
1002 | 10 KiloOhm | 1102 | 11 KiloOhm | 1202 | 12 KiloOhm | 1302 | 13 KiloOhm | 1502 | 15 KiloOhm | 1602 | 16 KiloOhm | |||||
1802 | 18 KiloOhm | 2002 | 20 KiloOhm | 2202 | 22 KiloOhm | 2402 | 24 KiloOhm | 2702 | 27 KiloOhm | 3002 | 30 KiloOhm | |||||
3302 | 33 KiloOhm | 3602 | 36 KiloOhm | 3902 | 39 KiloOhm | 4302 | 43 KiloOhm | 4702 | 47 KiloOhm | 5102 | 51 KiloOhm | |||||
5602 | 56 KiloOhm | 6202 | 62 KiloOhm | 6802 | 68 KiloOhm | 7502 | 75 KiloOhm | 8202 | 82 KiloOhm | 9102 | 91 KiloOhm | |||||
1003 | 100 KiloOhm | 1103 | 110 KiloOhm | 1203 | 120 KiloOhm | 1303 | 130 KiloOhm | 1503 | 150 KiloOhm | 1603 | 160 KiloOhm | |||||
1803 | 180 KiloOhm | 2003 | 200 KiloOhm | 2203 | 220 KiloOhm | 2403 | 240 KiloOhm | 2703 | 270 KiloOhm | 3003 | 300 KiloOhm | |||||
3303 | 330 KiloOhm | 3603 | 360 KiloOhm | 3903 | 390 KiloOhm | 4303 | 430 KiloOhm | 4703 | 470 KiloOhm | 5103 | 510 KiloOhm | |||||
5603 | 560 KiloOhm | 6203 | 620 KiloOhm | 6803 | 680 KiloOhm | 7503 | 750 KiloOhm | 8203 | 820 KiloOhm | 9103 | 910 KiloOhm | |||||
1004 | 1 MegaOhm | 1104 | 1,1 MegaOhm | 1204 | 1,2 MegaOhm | 1304 | 1,3 MegaOhm | 1504 | 1,5 MegaOhm | 1604 | 1,6 MegaOhm | |||||
1804 | 1,8 MegaOhm | 2004 | 2,0 MegaOhm | 2204 | 2,2 MegaOhm | 2404 | 2,4 MegaOhm | 2704 | 2,7 MegaOhm | 3304 | 3,3 MegaOhm | |||||
3604 | 3,6 MegaOhm | 3904 | 3,9 MegaOhm | 4304 | 4,3 MegaOhm | 4704 | 4,7 MegaOhm | 5104 | 5,1 MegaOhm | 5604 | 5,6 MegaOhm | |||||
6204 | 6,2 MegaOhm | 6804 | 6,8 MegaOhm | 7504 | 7,5 MegaOhm | 8204 | 8,2 MegaOhm | 9104 | 9,1 MegaOhm | – | – |
