LSC stopcontact ombouwen met een ESP12

  • Laatste wijziging in bericht:30/01/2021
  • Berichtcategorie:Handleidingen
  • Bericht reacties:24 Reacties
  • Leestijd:5 minuten gelezen
  • Bericht auteur:

In deze handleiding wordt uitgelegd hoe je de LSC stopcontacten van de Action om kunt bouwen naar weer Tasmota geschakelde stopcontacten. Zodat je het in eigen beheer weer kunt houden.

Dit kreeg ik via mail aangeleverd door Wietze L welke hier ook een regelmatige terugkerende bezoeker is van deze pagina.

Bedankt dat je dit wou maken en dat ik dit mocht plaatsen.

Benodigdheden:

Wel is enige kennis van solderen aan te bevelen en geduld.
en let wel op dat je netjes werkt.

pasop 1

!!Pas op 230V!!!
Het ombouwen van de smart plug is op eigen risico.

IMG 20201022 172119

De Smart power plug van de Action heeft
tegenwoordig geen esp12 chip meer waar
tasmota software op geïnstalleerd kan worden.
Als op het doosje 970761 v1.0 staat vermeld dan
zit er een WB2S op. Deze is gebaseerd op een
ARM Cortex M4.
Hoe en wat om de source code te compileren en te flashen is mij nog niet
bekend. Daarom heb ik maar besloten om de power plug te voorzien van een ESP12.

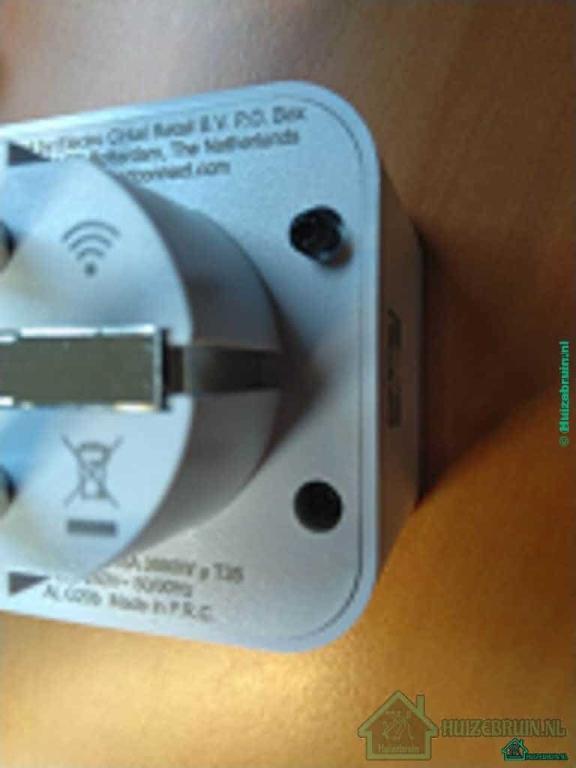

IMG 20201022 172233

Als eerste de behuizing openen, onder op zitten
twee torx schroefjes die verwijderd moeten worden.
Dan kan met lichte kracht de bovenkap
eraf worden getrokken.

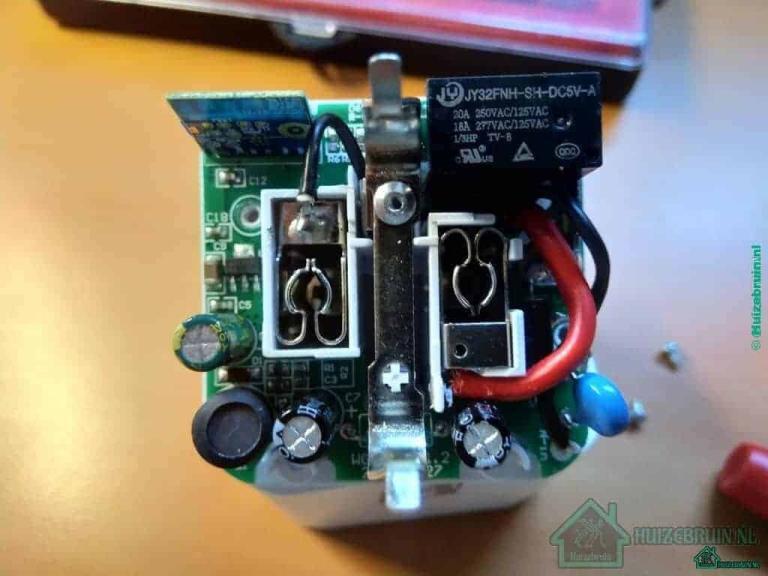

IMG 20201022 173109

Dit is het bovenaanzicht, het is nu de bedoeling
om de print los te maken van de power plug en
dan kan de WB2S van de print gedesoldeerd
worden.

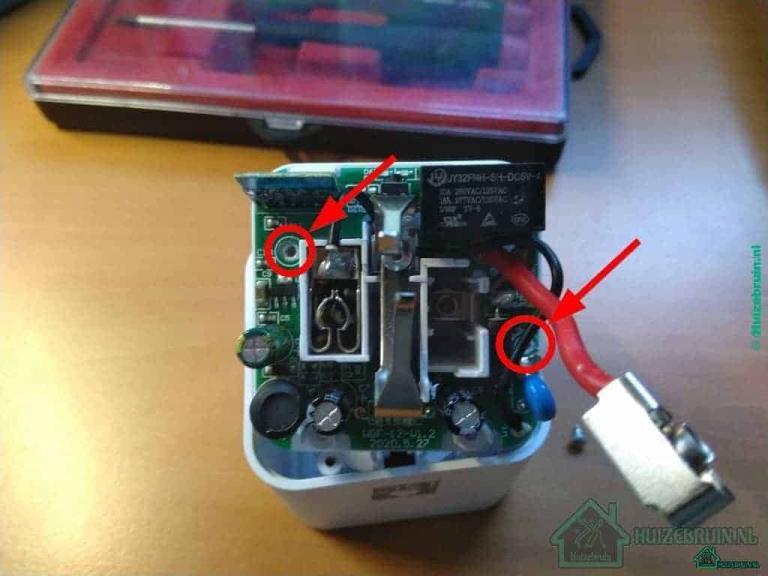

IMG 20201022 173258 1

Draai de twee schroefjes waar de print mee vast zit los.
Trek het pen-contact met de rode draad
los uit de houder en soldeer de zwarte draad los
van het andere pen-contact.

IMG 20201022 173729 2

Maak het plaatje met de soldeerbout goed warm
en trek de printplaat los van het contact.
Verwijder het overtollige tin van het contact en
van de print zodat straks het contact weer door
het gleufje past bij het terug plaatsen.
Beug de aardpen iets naar binnen zodat de print
naar boven toe er afgehaald kan worden. Doe dit
voorzichtig want die moet ook weer terug
gebogen worden.

IMG 20201022 173901 1

Nu is de print vrij van de powerplug en kan de
WB2S verwijderd worden.
Doe dit met desoldeerlint of een tinzuiger.
Als het overtollige tin verwijderd is maak dan met de soldeerbout
goed warm en wrik voorzichtig de WB2S omhoog tot dat hij helemaal los is van de print.
De soldeereilandjes moeten hierbij wel heel blijven.

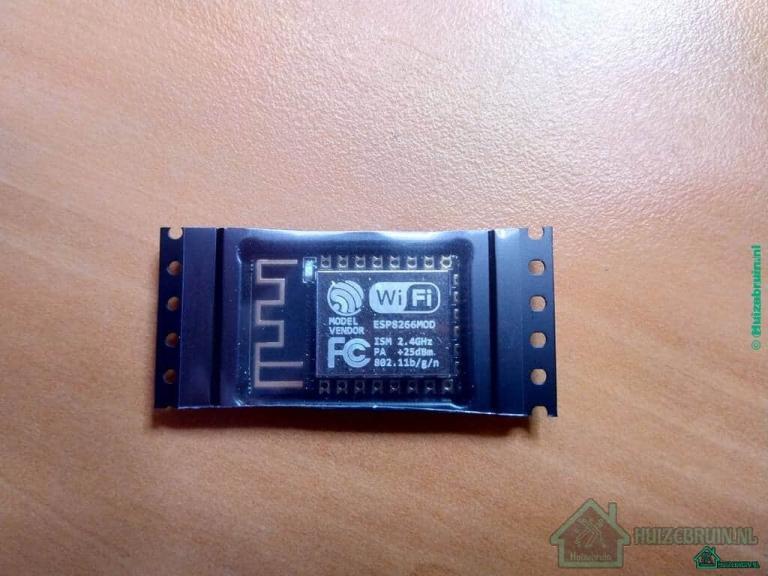

IMG 20201022 174901

Nu kunnen we de ESP12 voorbereiden. Er
moeten vier 10K weerstanden op de achterkant
komen van de ESP. Dit is om de ESP in Run
mode te krijgen.

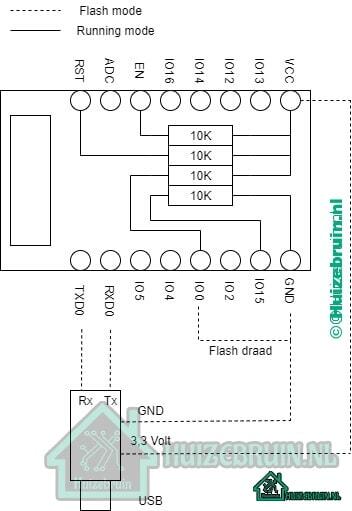

Schema ESP12

Het schema is als volgt:

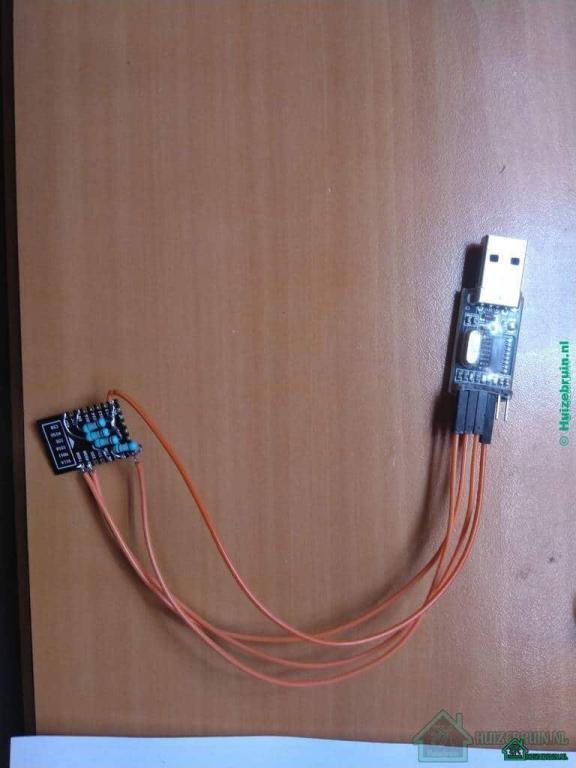

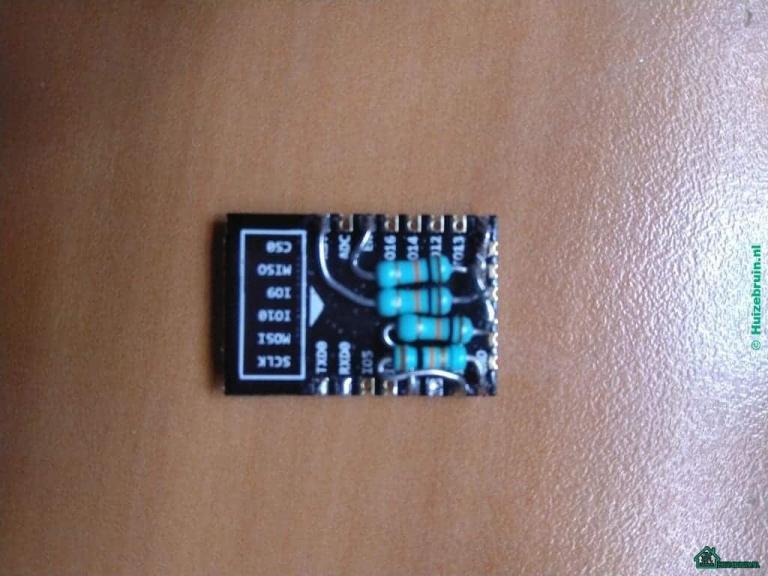

IMG 20201022 220952
IMG 20201022 205132

De gestippelde lijnen zijn nodig om de ESP te
kunnen flashen. Er zijn natuurlijk verschillende
mogelijkheden firmware om in de ESP te zetten.
Ik geef hier het voorbeeld met tasmota firmware.
Om te kunnen flashen heb je een USB adapter nodig.
Sluit deze aan zoals in het schema hierboven.
Vergeet de flashdraad niet!
Gebruik de 3.3 volt en niet 5 volt!!
Flashen kan gebeuren op verschillende manieren
, zelf maak ik gebruik van Tasmotizer.
(https://github.com/tasmota/tasmotizer/releases)
Na het flashen moet de flashdraad weer verwijderd worden.
Zet nu nog even de usb adapter terug om te zien of de ESP opstart en
de wifi verschijnt.
Als dat zo is mag je de tasmota firmware verder configureren.

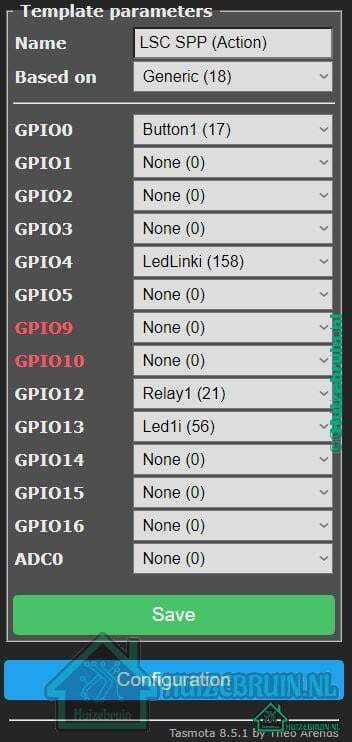

Module template

Maak nu in ESP Tasmota firmware een nieuwe
template aan. Hierin stellen we de poorten in die
actief moeten zijn.

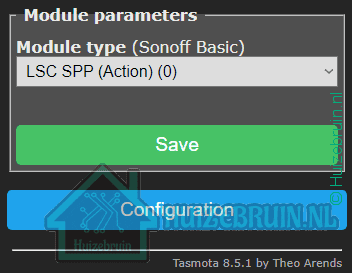

Tasmota Module actief maken

Activeer deze template in de configuratie.
Voor meer hulp en instellingen ga naar de
tasmota website.

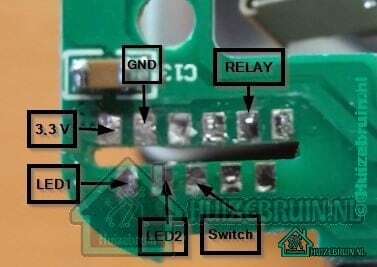

PINS On print

Nu de ESP geconfigureerd is kunnen we deze
aansluiten op de print. Hiernaast staan de pins
met hun benamingen en moet als volgt worden
aangesloten.
Gebruik draad wat met de isolatie
door de gleuf past zodat de draden aan de
bovenkant uitkomen en aangesloten kunnen
worden aan de ESP.

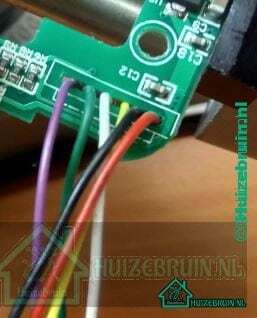

IMG 20201022 223853 1

Zo komt het er dan uit te zien.
Ik heb de volgende kleuren draad gebruikt:

Print Kleur
3.3V Rood
GNDZwart
Led1Paars
Led2Geel
RelayGroen
SwitchWit

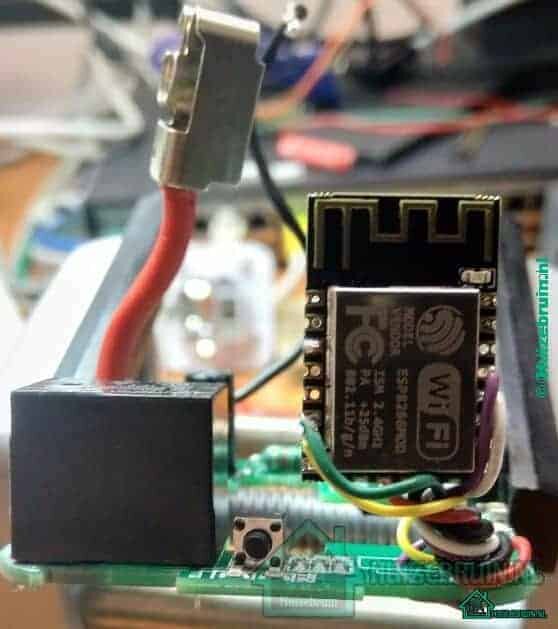

IMG 20201022 225216 1

Verbind nu de draden aan de esp12 en rol de
draden zo op dat de esp12 recht omhoog blijft
staan.

ESP pin Kleur Print
VCCRood3.3V
GNDZwartGND
IO4PaarsLed1
IO13GeelLed2
IO12GroenRelay
IO0WitSwitch

PS: IO0 Switch is ook te gebruiken om in
flashmode te zetten mocht het eens gebeuren dat
OTA flash mislukt.

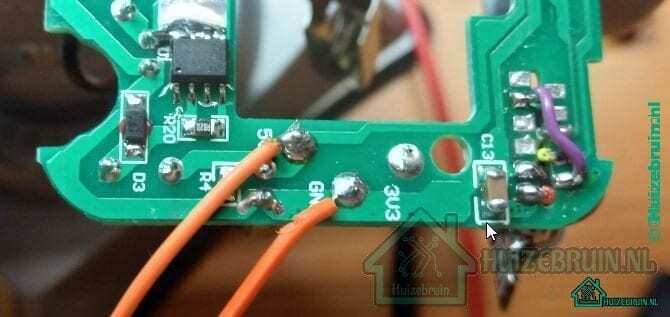

IMG 20201022 225857 1 1

Nu kan er getest worden.
!!DOE DIT “NIET” MET 230V OF IN HET
STOPCONTACT !!.

Maar sluit twee draden tijdelijk aan op de 5V en
de GND , deze pins staan op de print en sluit ze
aan op een 5V voeding.
De ESP zal dan opstarten en de rode led zal branden tot dat er
een connectie gemaakt wordt met WIFI en/of
MQTT.
Druk daarna op de schakelaar naast het
relais. Het relais zal schakelen en de blauwe led
gaat aan en uit met het drukken op de
schakelaar.

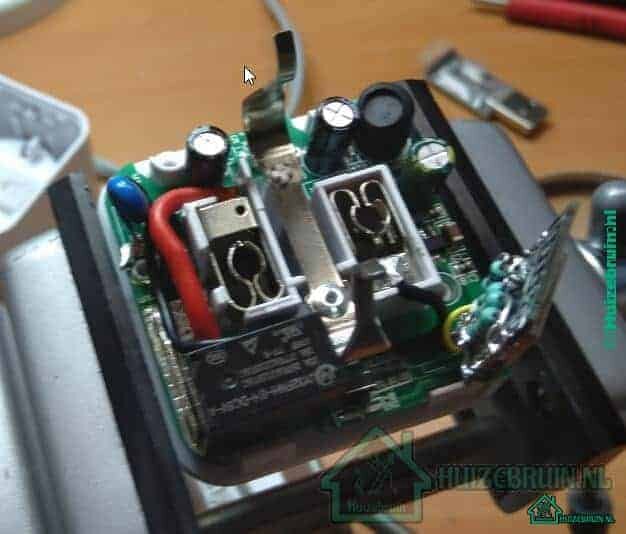

IMG 20201022 232018 1 1

Als dit allemaal werkt is het tijd om de print
terug te zetten in de behuizing. Steek de pen
weer door de gleuf gat en druk de print goed aan
en schroef de print weer vast aan de behuizing.
Soldeer de pen weer goed vast.
Zet de pen contacten terug en soldeer de draden terug.
Doe dit zorgvuldig en netjes want hier staat 230V op.
Buig voorzichtig de aardpen terug.
Zet de kap er overheen en draai de schroefjes
vast. Als je nu de Smart power plug in het
stopcontact doet zal eerst de rode led branden en
daarna uitgaan en met de schakelaar zul je het
relais horen schakelen.
De Smart power plug is nu klaar voor gebruik.
Je kunt nu eventueel in de domoticz een virtuele
schakelaar aanmaken in de dummy hardware en
het idx nummer invullen in de tasmota
hardware.
