Je kent ze vast wel, die leuke temperatuursensoren die je voor een paar euro bij AliExpress kunt kopen. Tot voor kort moest je deze via een omweg koppelen aan Home Assistant. Meestal moest je dat doen met een ESP32 print en ESPHome code. Goed nieuws! Sinds v2022.8 is dat er wat makkelijker op geworden:
Met een Bluetooth adapter kun je ze nu eenvoudig koppelen aan je Home Assistant server.
Hieronder volgt een kleine handleiding hoe dit werkt.
Ook voorzien we ze van andere firmware, zodat ze niet afhankelijk meer zijn van Xiaomi hubs etc.

Wat heb je nodig

Firmware update van de ATC temperatuursensor

Xiaomi Mijia Thermometer 2 Bluetooth koppelen aan Home Assistant 3

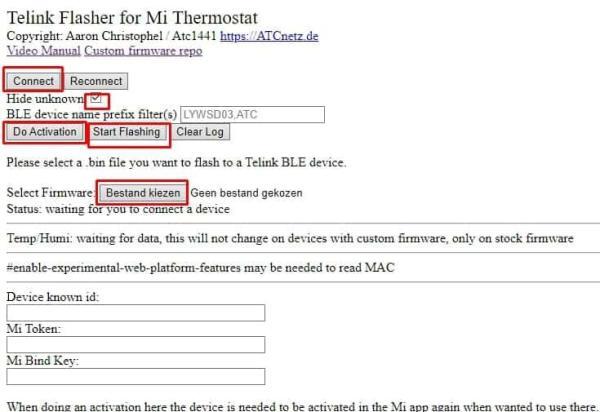

  • Hier klik je eerst op Connect, dan komt er een popup met -als het goed is- een of meerdere Bluetooth apparaten.
    Let hier goed op, dat je het juiste apparaat selecteert. Als je nu helemaal naar beneden gaat, zal je zien: Connected.
  • Ik ga ervan uit dat je momenteel nog de originele firmware draait op deze leuke sensor.
  • Dan mag je nu klikken op Do Activation. Dit duurt een paar tellen en dan zal je bij onderstaande namen een cijfer- en letterreeks zien verschijnen.

Device known id:
Mi Token:
Mi Bind Key:

  • Krijg je dat te zien, dan kun je op Bestand kiezen drukken en daar de file ATC_Thermometer.bin gaan zoeken (een andere file kan je apparaat stuk maken).
  • Zodra je die hebt geselecteerd, komt er achter die button een tekst te staan.
  • Nu kun je op Start Flashing drukken, dan gaat hij aan de slag en zie je bij Status (onder Bestand kiezen) dat hij aan het uploaden is. Zorg ervoor dat hij niet de verbinding verbreekt, dus hou het scherm aan.
  • Als daar staat COMPLETE, dan zal je de temperatuursensor opnieuw opstart zien.
    Nu is er direct al wat anders als hij opstart: je krijgt rechts onderin 2 combinaties van 2 tekens te zien. Dit zijn de laatste 4 tekens van het MAC adres.
  • Wat ik zelf altijd doe, ik schrijf deze op papier en achteraf met een stift achterop, zo weet ik altijd welke sensor dat is.
  • Nu moet je hem nog een keer gaan Connecten maar nu zal je ATC_****** ertussen hebben staan (check welke je net hebt gedaan met de stap van hierboven)
  • Nu selecteer je de juiste sensor.
Xiaomi Mijia Thermometer 2 Bluetooth koppelen aan Home Assistant 4

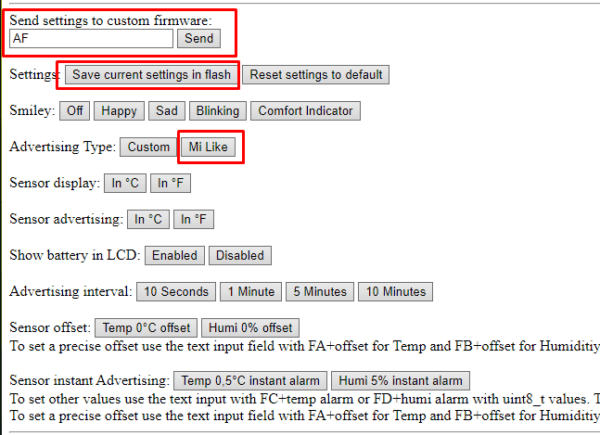

  • Zet in het venster Send settings to custom firmware AF en klik dan op Send.
  • Ga vervolgens naar Advertising Type en druk op Mi Like.
  • Druk op Save current settings in flash.
  • Zodra je onderaan ziet staan: Settings AF was send successful, verbreek je de verbinding met de temperatuursensor.

Bluetooth activeren op Home Assistant

Ga naar je Home Assistant server toe.

  • Plaats de USB kabel in je machine en daarin de Bluetooth adapter.
Xiaomi Mijia Thermometer 2 Bluetooth koppelen aan Home Assistant 5
  • Ga naar Instellingen (tandwiel).
  • Ga naar Apparaten & Diensten.
Open your Home Assistant instance and show your integrations.
Xiaomi Mijia Thermometer 2 Bluetooth koppelen aan Home Assistant 6

Je zult nu, zodra je hem geopend, het volgende venster zien staan:

Xiaomi Mijia Thermometer 2 Bluetooth koppelen aan Home Assistant 7

Druk hier op CONFIGUREER, er komen dan een paar vragen voorbij welke kunnen worden aangeklikt/ ingevuld, daarna komt hij in je lijst te staan.

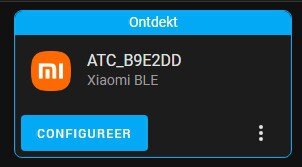

Het kan even duren voordat je de eerste Xiaomi sensor binnen ziet komen. Zodra dat gebeurd, zul je dit zien (achter ATC_ staan de laatste 6 combinaties van je mac adres van de sensor) :

Xiaomi Mijia Thermometer 2 Bluetooth koppelen aan Home Assistant 8

Wanneer je op CONFIGUREER drukt, komt het volgende in beeld:

Xiaomi Mijia Thermometer 2 Bluetooth koppelen aan Home Assistant 9

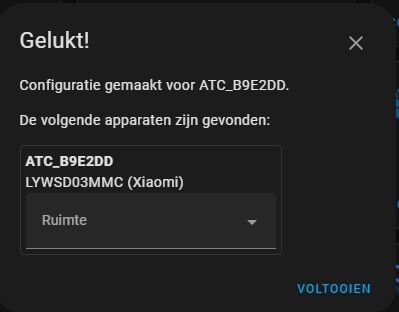

Druk hier op OPSLAAN en dan verschijnt het volgende venster:

Xiaomi Mijia Thermometer 2 Bluetooth koppelen aan Home Assistant 10

Hier geef je aan, in welke ruimte je hem wilt plaatsen, zodat je dit overal gemakkelijk terug kunt vinden.
Daarna klik je op VOLTOOIEN en ga je weer naar Apparaten & Diensten. Daar zal je nu de naam hebben staan van jouw Xiaomi BLE met de sensor die je net hebt toegevoegd. Voorbeeld:

Xiaomi Mijia Thermometer 2 Bluetooth koppelen aan Home Assistant 11

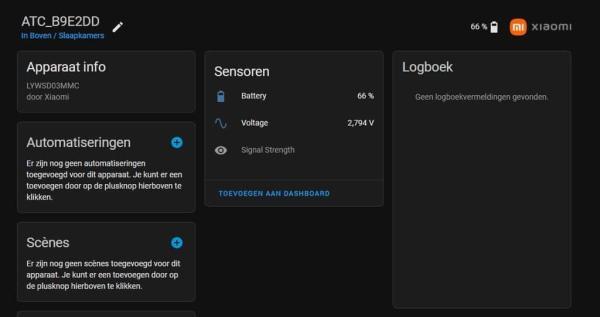

Klik op jouw sensor en je krijgt het onderstaande te zien:

Xiaomi Mijia Thermometer 2 Bluetooth koppelen aan Home Assistant 12

Zodra je hem hebt toegevoegd zal je dit eerst alleen maar zien, de rest van de sensoren komen zodra deze geüpdatet worden.

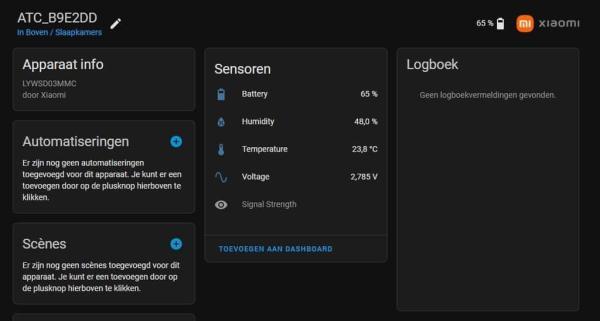

Dit kan even duren, daarna ziet het er zo uit:

Xiaomi Mijia Thermometer 2 Bluetooth koppelen aan Home Assistant 13

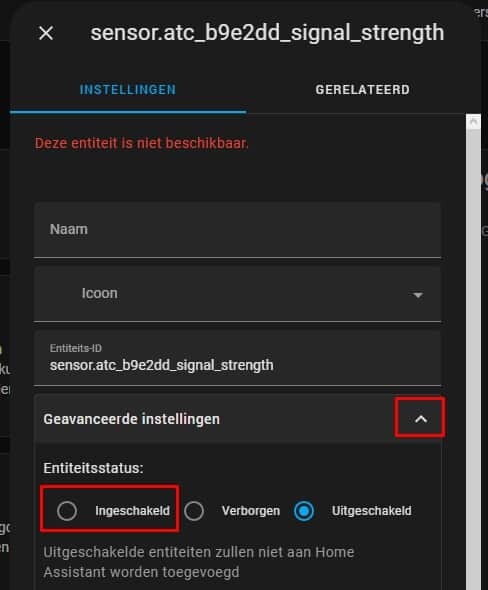

Zoals je kunt zien, staat Signal Strength nog uit. Deze kun je aanzetten door er op te drukken en dan bij geavanceerde instellingen op het pijltje naar beneden drukken . Druk vervolgens bij Entiteitsstatus op Ingeschakeld. het zal ongeveer 30 seconden duren en daarna wordt hij toegevoegd.

Xiaomi Mijia Thermometer 2 Bluetooth koppelen aan Home Assistant 14

Gefeliciteerd!
Nu kun je de sensor toevoegen aan je dashboard en/ of slimme automatiseringen mee maken.
Herhaal de stappen van hierboven voor alle sensoren die je wilt toevoegen.


Wil je kijken wat je allemaal kunt ontvangen doe dan het volgende open een ssh venster . Typ daar:

bluetoothctl


En hij blijft scannen tot je zegt stoppen diet doe je door het volgende in te typen:

quit

Mocht je niets vinden tijdens de scan van hierboven ,
Voeg dan dit toe aan je configuration.yaml file

bluetooth:

In het gedeelte van :

homeassistant:
  name: Huizebruin
  latitude: !secret latitude
  longitude: !secret longitude
  elevation: 10
  unit_system: metric
  time_zone: Europe/Amsterdam
  customize: !include customize.yaml
  external_url: !secret externalurl
  internal_url: !secret internalurl
default_config:
bluetooth:

Nu nog een keer opnieuw opstarten en dan weer eens laten scannen, nu zal je meer gaan zien.

Problemen en Oplossingen

“Als je met een Windows PC je tablad van de TelinkFlasher open laat, blijft de ATC verbonden en broadcast hij geen temperatuur naar de ESP of HA.”

Niek via Discord

“Wat werkt voor mij is –> set mi-like –> write settings to flash –> disconnect telefoon”

Langestefan via Discord

Kenmerken LYWSD03MMC

1. Real-time monitoring van temperatuur en vochtigheid;

2. Zorgvuldige interpretatie van gegevens;

3. Sensor met hoge precisie;

4. Combineer met slimme apparaten om het binnenmilieu te verbeteren;

5. Uniek ontwerp van de muurbevestiging;

6. LED digitaal display;

7. Laag verbruik.

Pakket inbegrepen

1 x Xiaomi Mijia Thermometer Hygrometer 2;

1 x Muursticker;

1 x Handleiding (Chinees), die gooien we direct weg (kunnen we toch niet lezen).

MerkXIAOMI Mijia
ModelLYWSD03MMC
CMIT ID2019DP8115
MateriaalABS + PMMA
SpanningDC2.5V- -3V
BatterijCR2032 (inclusief)
Draadloze VerbindingBluetooth-compatibel 4.2 BLE
Meet bereik0 °C-60 °C
Temperatuur display resolutie0.1 °C
Luchtvochtigheid0% 一 99% RH
Vochtigheid schermresolutie1% rh
Executive standaardQB/WSDJ 2401-2019
Size43x43x12.5mm

“Dit artikel is tot stand gekomen met input van de betrokken leden van de Dutch Domotics Discord”
