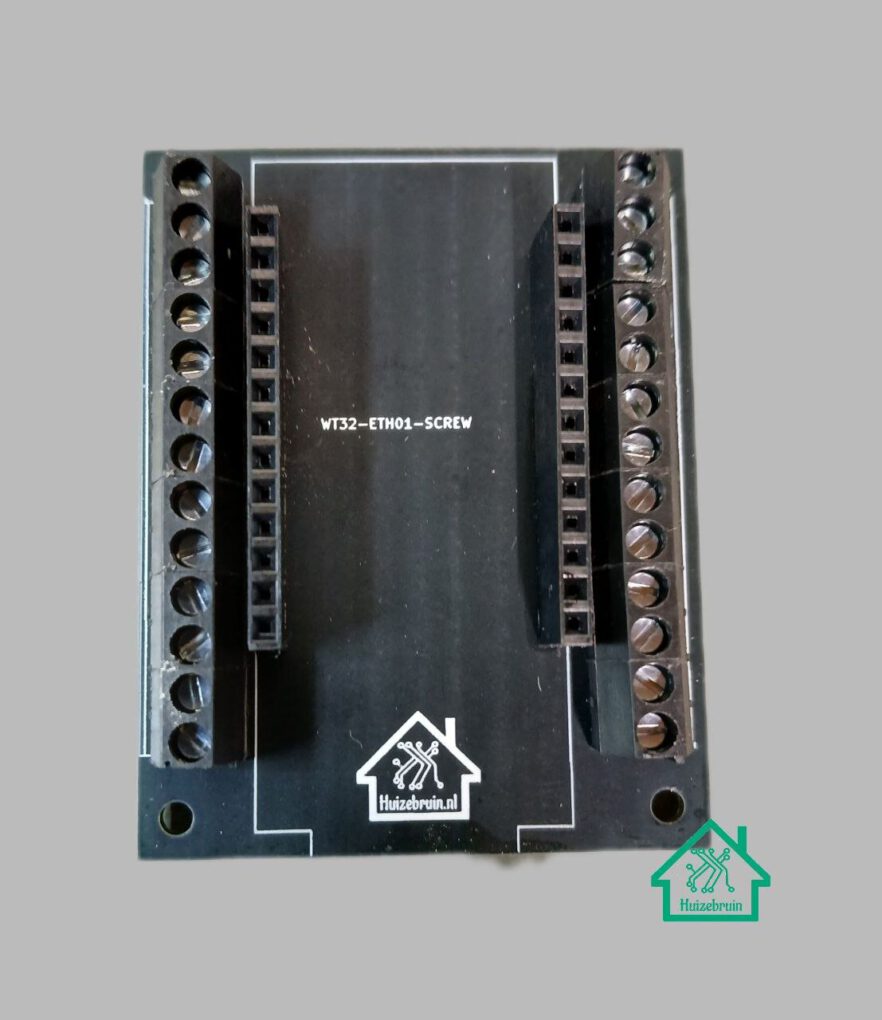

ESP32 ETH01 Ethernet PCB – SCR-CON-01
Info:
- PCB-materiaal: hoogwaardig FR-4 materiaal
- PCB-lagen: 1 lagen alleen onderkant voorzien van koper banen
- PCB-dikte: 1,6mm
- Grootte: 5.9*4.6*1cm
- ZONDER ESP ETH01 ethernet pcb ( aliexpress. amazon)
- Ontwikkeld door Huizebruin.nl voor een aantal leden van de Huizebruin discord groep.
Pakket omvat:
* ESP32 ETH01 Ethernet PCB – SCR-CON-01 * 1
* Alle connectoren (los of gesoldeerd)
Opmerkingen:
Bij versie 1 van onze printplaat blijken de gaten iets te klein te zijn voor de ESP32-connectoren. Er is een verschil van 0,05 mm ontstaan door onjuiste informatie van de fabrikant. In versie 2 zal dit worden gecorrigeerd.
Voor nu zullen de gaten worden opgeboord naar 0,7 mm. De printsporen naar de connectoren bevinden zich aan de onderkant en zullen na deze aanpassing nog steeds goed contact maken.
Onze excuses voor het ongemak.
Maarten –
Ideaal plaatje om het monteren van je ESP32 eth-01 makkelijk te kunnen monteren. En mocht het nodig zijn makkelijk te vervangen.
En met de schroef connectoren is het makkelijk om de kabeltjes vast te zetten!
jonathan –
perfecte pcb om je esp32 eth-01 op te klikken, is voorral makkelijk om in toekomst te vervangen, maar ook nu dat je draden zo vast kunt zetten met de klemmetjes zonder te solderen zeker als je nog dingen wilt veranderen is het ideaal
