RFLink ( http://www.rflink.nl) is een OPENSOURCE / DIY-tool op basis van Arduino Mega waarmee snuffelen en verzenden van radiofrequentieframes in 433mhz met verschillende protocollen mogelijk is. En erg goed samen werkt met Domoticz.

Voordeel hiervan dat het een open systeem is en je zonder al te veel investering, erg gemakkelijk je klik aan en klik uit kunt bedienen en weerstations uitlezen etc.

En ook erg betaalbaar ook. je kunt het zelf maken of kant en klaar online kopen.

De duurdere varriant hiervan is Rfxcom / Rfxtrx en dit zijn handelsmerken die zijn geregistreerd door hun eigenaar, worden hier niet gebruikt. om informatie over te geven. aangezien ik die zelf ook niet gebruik.

Als je zelf een arduino mega al hebt en de 433mhz printjes kan je deze zelf maken zie ook op mijn website.
Heb je dit niet kan je dit ook als set bestellen op nodo-shop als coplete set.
Maar ook als losse onderdelen bij hun te bestellen.

De software is gemaakt door Stuntteam, een team van Nederlandse ontwikkelaars met een passie voor domotica die eerder aan Nodo werkten ( http://www.nodo-domotica.nl/ ).

Het is compatibel gemaakt met Domoticz sinds beta 2.2336.

De stabiele versie V4.9701 biedt goede ondersteuning voor Rflink.

Het is noodzakelijk om een ​​ARDUINO MEGA-kaart te gebruiken, de grootte van de programma’s is te groot voor andere Arduino-modellen.

1-RFLink in de Arduino MEGA

rflink downloaden

U downloadt de ZIP op dit adres: http://www.rflink.nl/blog2/download
bij het schrijven van dit artikel is versie RFLink firmware R48 nog online als laatste versie van oktober 2017. (werkt nog perfect)

Eenmaal gedownload moet je het uitpakken op een locatie naar keuze.
Onthoud deze locatie wel omdat je deze direct weer nodig bent.

rflink2
rflink zip file v1.1r48

Open vervolgens de map waarin u alles hebt uitgepakt en start RflinlkLoader.exe (1 hierboven)

rflink3
rflink flashen

Selecteer de rflink.cpp.hex (bij nr 1 hierboven)

Kies de seriële poort waarop de Arduino is aangesloten (bij nr 2 hierboven) en kies de juiste arduino bij (bij nr 3 hierboven)

Klik op “Upload / Programma naar device ” en wacht tot het einde (bij nr 4 hierboven)

Het is belangrijk om een goede stroomvoorziening te hebben voor de RPI (5v 2 of 3 Amps).



Advertentie :


2 – Verbinding met Raspberry

  • U sluit uw ArduinoMega en de USB-kabel aan op een van de USB-aansluitingen van de PI.
  • Ga naar de Domoticz Hardware-pagina:

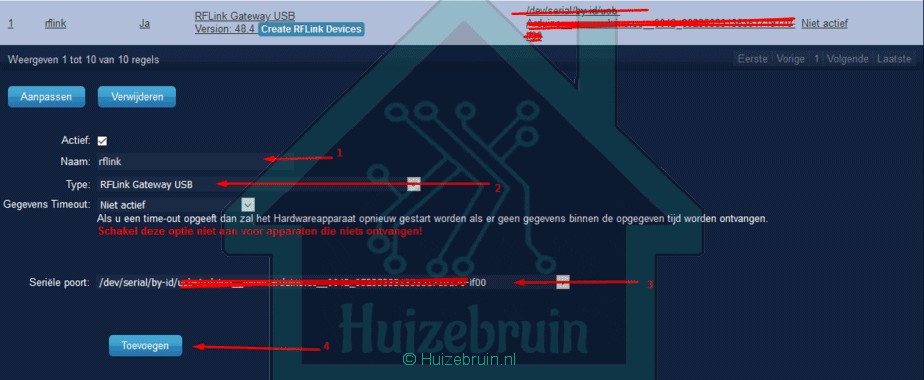

  • Maak uw nieuwe hardware: Rflink Gateway USB. (bij nr 2 hieronder)
  • Voor het gemak heb ik hem de naam gegeven rflink (bij nr 1 hieronder)
rflink4
hardware toevoegen
  • De seriële poort kan worden gewijzigd op basis van uw configuratie (bij nr 3 hierboven) en kan indien nodig thuis worden aangepast aan uw configuratie.
  • Klik op “Toevoegen” (bij nr 4 hierboven)

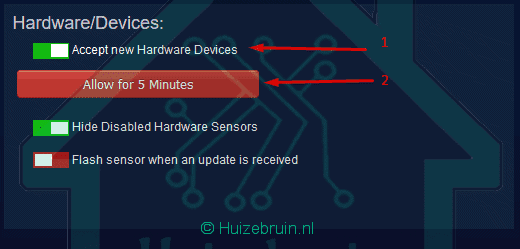

Vervolgens op de pagina “instellingen” en dan ” Systeem ” activeer de ontdekking van nieuwe apparaten. (eerst nummer 1 en dan nr 2 hieronder)

rflink5
hardware accepteren

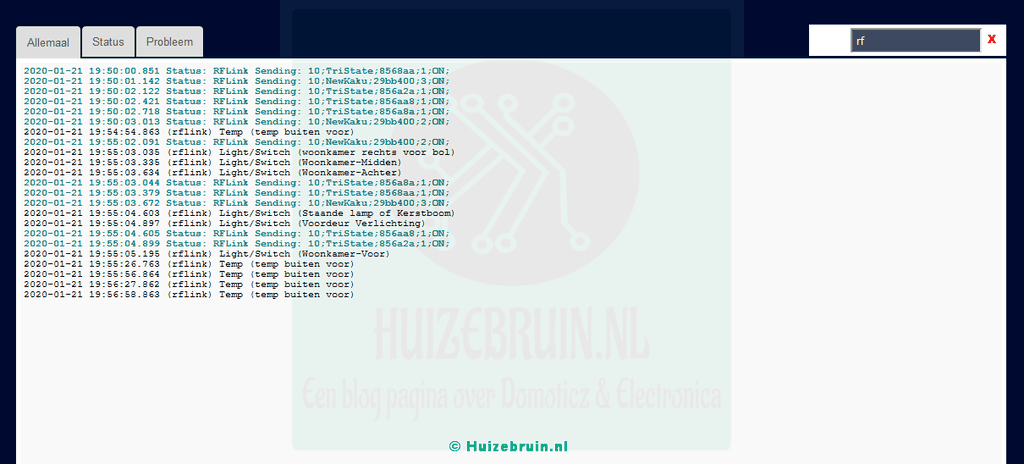

  • Controleer de logboeken om te controleren of Domoticz dingen ontvangt:
rflink5log
rflink log

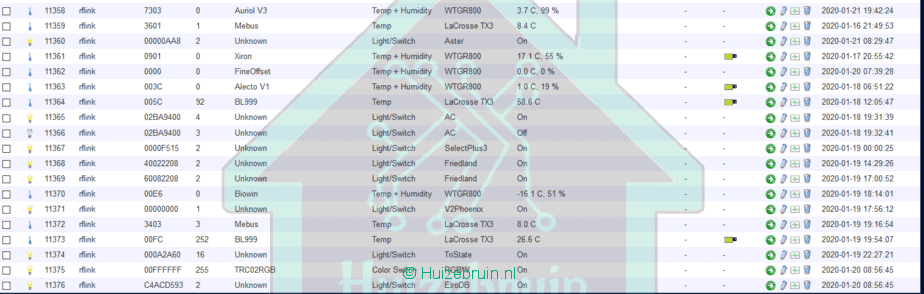

En ga ten slotte naar de ongebruikte apparaten om ze aan uw systeem toe te voegen met de traditionele groene pijl.

rflink5apparaatuur
rflink apparaten

Tot zover dit overzicht van Rflink, in de hoop dat u een nieuwe tool heeft ontdekt die u kunt gebruiken voor je domotica systemen.

RFLink geeft ook de frames weer die het niet herkent, dit helpt het ontwikkelteam en uzelf bij het maken van plug-ins. dit kunt u doen door de tool aan de pc te verbinden en dan de flash tool weer op te starten en dan via serialport logging de gegevens te voorschijn te toveren.
Allen is het wel dan handig om aan het team te melden welke sensor u hier in de link log zit met (eventueel welke knop, welke temperatuur etc.) http://www.rflink.nl/blog2/contact
