P1 en domoticz Nederlandse slimme meter.

Domoticz instellen en gebruiken Als P1 monitor voor het uitlezen de data van je slimme meter, je kunt uiteraard ook andere software gebruiken. Het is bijvoorbeeld interessant om de data van je slimme meter te combineren met andere data in je slimme huis.

slimme meter

Domoticz is geschikt voor het verwerken van de data uit je slimme meter. Domoticz laat het actuele verbruik zien en presenteert ook mooie grafieken en rapporten met het historische verbruik, waarbij je gegevens desgewenst kunt exporteren.

Hoewel Domoticz op dit punt iets minder uitgebreid is dan P1 monitor, biedt het wel alle belangrijke functies, en natuurlijk heel veel extra opties voor automatisering in en om het huis.



Bovendien kun je in Domoticz flexibel gebruik maken van notificaties of de verbruiksgegevens op andere manieren gebruiken, bijvoorbeeld in zelfgeschreven scripts.

Domoticz kun je op verschillende manieren instellen en werkt op veel apparaten. Deze installatie-instructies vormen een goed startpunt.



Advertentie :


Het instellen van de p1 smart meter:

Maar wellicht heb je Domoticz al draaien op een Raspberry Pi 3B of 4 (2GB).
Om Domoticz te verbinden met je slimme meter sluit je de slimme-meterkabel aan.

slimmemeterkabel
Een goede kabel kun je bij de volgende zaak bestellen, P1 slimme meter kabel .

Vanaf 15-06-2020 is de kabel hier ook te bestellen bij Opencircuit.

Ondersteuning voor deze kabel en de slimme meter is al ingebouwd in Domoticz.



p1 rj11 rj12 connector pinout
Rj-11 connector

Ga naar je domoticz website met je browser.
http://ipadres:8080

Ga hierna naar Instellingen / Hardware
en voeg het apparaat genaamd P1 Smart Meter USB toe.

domoticz menu
p1 hardware usb
Hardware toevoegen:

Daarna kies je in de lijst bij Seriële poort de usb-poort waarop je het kabeltje hebt aangesloten.

Nu ga je naar instellingen en dan klik je met de rechter muis toets op apparaten en dan openen het venster of tabblad.

domoticz menu

Mocht je in een keer de juiste poort en snelheid hebben gekozen zal onder apparaten één of 2 apparaten er bij komen als ongebruikt. (2 als je ook een slimme gas meter hebt, deze stuurt maar eens in de 10 minuten data)
Zo niet bovenstaande stap herhalen met andere poort.

En elke keer op Aanpassen drukken bij gewijzigde instellingen.

p1 apparaat

als je nu op het groene pijltje klikt komt hij tussen je apparatuur lijst onder het tabblad ‘overige’

Slimme meter uitlezen

In Domoticz kun je onder het tabje Overige zien wat het actuele verbruik van elektriciteit is en hoeveel gas je vandaag in totaal hebt verstookt.
( gas kan ik niet laten ziet aangezien ik nog geen slimme gas meter heb)

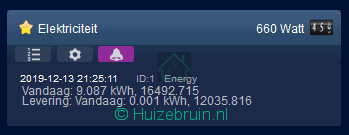

electriciteit p1
Het knopje van de slimme meter p1


Druk op Log om grafieken te zien voor vandaag en voor de afgelopen week, maand en het afgelopen jaar.

electriciteit grafiek
de grafieken die je krijgt als je op log klikt

De grafiek per maand is vooral handig om piekdagen eruit te pikken,
de jaargrafiek is nuttig om lange-termijn-trends in je verbruik te ontdekken.

electriciteit jaar info
jaar grafiek en de geschatte kosten

Grafieken kun je eventueel exporteren als afbeelding of databasebestand,
en de optie Rapport toont verbruiksgegevens als lijst.

Naast het monitoren van het verbruik via de gebruikersinterface van Domoticz kun je ook notificaties instellen, zodat je gewaarschuwd wordt als het verbruik bijvoorbeeld over een bepaalde drempel komt.

  • Daarna kies je in de lijst bij Seriële poort de usb-poort waarop je het kabeltje hebt aangesloten.
  • Je opent een 2e tabblad of een nieuw venster daar ga je naar de log van domoticz
  • als je naar je log pagina gaat zal je getallen zien dan heb je hem juist ingesteld.
  • Krijg je vreemde tekens in de log dan heb je de verkeerde poort of baudrate.
  • Stel ook de andere details in, zoals de baudrate die afhankelijk van je meter 9600 (versie 2 meters) of 115200 (versie 4 en hoger meters) bit per seconde kan zijn. Zie onderaan voor de types slimme meters.

Notificaties systeem activeren:

Hiervoor gebruik je de optie Notificaties die in het blokje voor elektriciteit en gas wordt getoond.

Je kunt hier kiezen via welke systemen een notificatie verstuurd moet worden.
Dat kan bijvoorbeeld per e-mail, maar ook met een notificatie direct op je smartphone.

Als je een Android-smartphone hebt is Pushbullet daarvoor een mooie optie.
Je moet de notificaties nog wel zelf configureren via de instellingen van Domoticz.

electriciteit notificaties

Slimme meter kabel kan je het beste hier bestellen:
P1 slimme meter kabel bij opencircuit .
Of via bol via P1 slimme meter kabel

Als je bovenstaande kabel koopt kijk dan wel eerst welke slimme meter je hebt. je kan bovenstaande kabel gebruiken voor :

  • Iskra ME 382 – 1-fase kleinverbruik RJ-11, 6-pins 2.2 9600 7E1 /ISk5\ I
  • Iskra MT 382 –  Iskra ME 382skra MT 382 3-fase kleinverbruik RJ-11, 6-pins 2.2 9600 7E1 /ISk5\
  • Kaifa E0003 – 1-fase kleinverbruik RJ-11, 6-pins? 4? 115200 8N1? /KFM5
  • Kaifa E0025 – 1-fase kleinverbruik RJ-11, 6-pins 4 115200 8N1 /KFM5
  • Kaifa MA105 – 1-fase kleinverbruik RJ-11, 6-pins 4.0 (4.0.5 / 4.0.7) 115200 8N1 /KFM5
  • Kaifa MA105C – 1-fase kleinverbruik RJ-11, 6-pins 4.2.2 115200 8N1? /KFM5
  • Kaifa MA304 – 3- fase kleinverbruik RJ-11, 6-pins 4.0 (4.0.5 / 4.0.7) 115200 8N1 /KFM5
  • Kaifa MA304C – 3-fase kleinverbruik RJ-11, 6-pins 4.2.2 115200 8N1? /KFM5
  • Kamstrup 162 – 1-fase kleinverbruik RJ-11, 4-pins 2.2 9600 7E1 /KMP5
  • Kamstrup 351 – 3-fase (ext. stroom spoelen) RJ-11, 6-pins 2.2 9600 7E1 /KMP5
  • Kamstrup 382 – 382 3-fase kleinverbruik RJ-11, 4-pins 2.2 9600 7E1 /KMP5
  • Landis + Gyr E350 (ZCF100) – 1-fase kleinverbruik RJ-11, 6-pins 4.0 115200 8N1 /XMX5LG
  • Landis + Gyr E350 (ZCF100) – 1-fase kleinverbruik RJ-11, 6-pins 4.2 115200 7E1 /XMX5LG
  • Landis + Gyr E350 (ZCF110) –  1-fase kleinverbruik RJ-11, 6-pins 4.2 115200 8N1 /XMX5LG
  • Landis + Gyr E350 (ZFF100) –  3-fase (3-aderig) kleinverbruik RJ-11, 6-pins 4.0 115200 8N1 /XMX5LG
  • Landis + Gyr E350 (ZMF100) – 1-fase / 3-fase (4-aderig) kleinverbruik RJ-11, 6-pins 4.0 115200 8N1 /XMX5LG
