Hoe Easy-esp schakelaar toe te voegen aan domoticz

Hoe Easy-esp schakelaar toe te voegen aan domoticz

De eerste ESP Easy-switch op Domoticz aansluiten. We verwachten dat u een werkende Domoticz-installatie hebt. Anders staat op deze website ook een beschrijving op hoe je dit kan maken.

En de ESP Easy-firmware op uw ESP hebt geladen. Komt binnenkort ook nog een beschrijving van online

We gaan nu een eenvoudige schakelaar setup instellen, zodat u geen echte sensor op uw ESP nodig hebt. Een barebone ESP-01 zou voldoende moeten zijn voor deze tutorial. Het zal voornamelijk de basisstappen demonstreren om ESP met Domoticz te verbinden met behulp van de ESP Easy-firmware. Hierna is het erg gemakkelijk om dit en meerdere sensoren etc. Te gaan koppelen.

Selecteer in het hoofdmenu van Domoticz Setup -> Hardware

tutorial domoticz menu8318120572249220259

En voeg de volgende hardware aan uw systeem toe:

tutorial domoticz add hardware5717578722452901939

Maak een virtuele sensor
De nieuwe hardware moet in de lijst staan ​​en er moet een knop zijn “Virtuele sensoren maken”

tutorial domoticz create sensor6945690359406068176

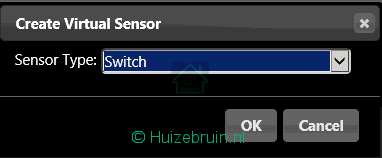

Klik op deze knop en kies Sensortype “Schakelaar”

tutorial domoticz add sensor1671055050845034161

Apparaat toevoegen aan uw systeem
Nu moeten we het apparaat in Domoticz toevoegen om actief te worden.

advertentie :

Selecteer Stel in -> Apparaten in het hoofdmenu van Domoticz

tutorial domoticz menu 12918516231118012616

Uw nieuwe schakelapparaat moet hier worden vermeld

tutorial domoticz device list5504629584320567413

Let op het nummer onder “IDX”. Dit is de unieke verwijzing naar dit apparaat en we hebben het later nodig om de ESP Easy-module te configureren. In dit geval is het IDX-nummer 250.

Klik op de kleine groene knop met de pijl in de juiste richting om dit apparaat toe te voegen

tutorial domoticz device add3411588499145894309

Noem dit apparaat “Demo” en klik op apparaat toevoegen.

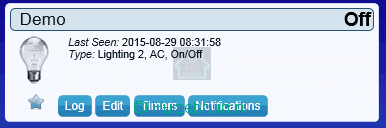

Navigeer naar menu “Schakelaars” en uw apparaat moet worden vermeld:

tutorial domoticz device7194252935116607225

Sluit de ESP Easy aan op uw netwerk
Als uw ESP-kaart is geladen met ESP Easy-firmware, moet u het apparaat opstarten en een toegangspunt met de naam “ESP_0” verschijnen. Maak verbinding met dit toegangspunt en blader naar http://192.168.4.1. Als alles goed is gegaan, zou het volgende scherm moeten verschijnen:

easy main1266512696052062280

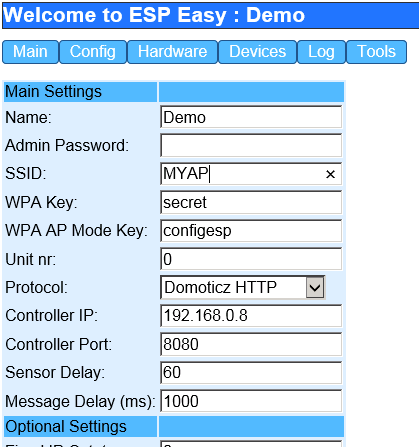

Klik op de knop “Config”

tutorial easy config1479467351766565306

Configureer ten minste de volgende instellingen om u op weg te helpen:

SSID
WPA
Protocol Domoticz HTTP
Controller IP = het IP-adres van uw Domoticz-server
Controller Port = uw Domoticz-serverpoort, standaard moet 8080 zijn
Klik op de knop ‘Verzenden’

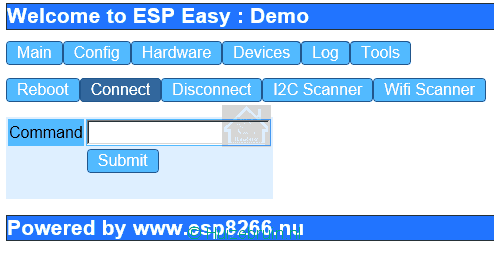

Klik op de knop ‘Extra’ en klik op ‘Verbinden’

tutorial easy tools5362804533287146735

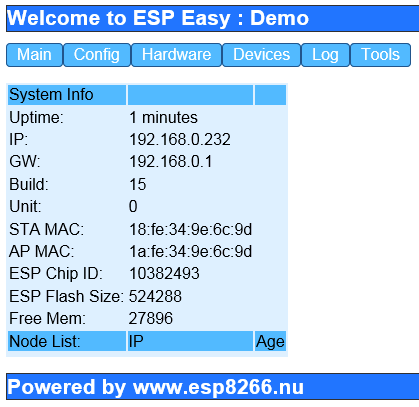

Ga terug naar “Main” en bekijk de status. Het moet een IP-adres hebben:

tutorial easy connected1932518071815074089

Vanaf nu moet u http://192.168.0.232 gaan gebruiken om verbinding te maken met uw ESP-apparaat.

Configureer de ESP Easy Devices
Klik op de knop “Apparaten”

tutorial easy devices4540898691514700279

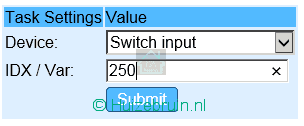

Klik op de knop “Bewerken” op de eerste rij

tutorial easy devicesconfig1 17023455091100664069

Selecteer “Switch Input” en voer de IDX in die eerder in Domoticz is gevonden. In onze demo was het 250.

klik op ‘Verzenden’ om extra instellingen voor dit apparaat te krijgen

tutorial easy devicesconfig21775964710592586017

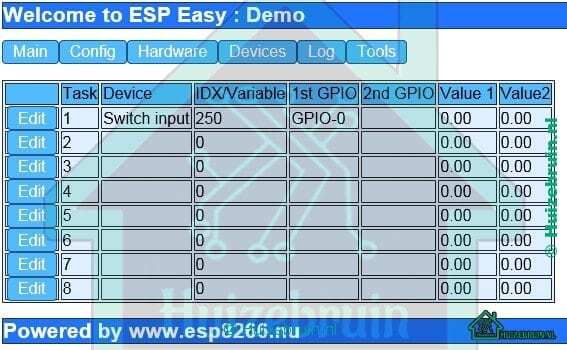

Dit zou het eindresultaat moeten zijn:

tutorial easy devicesconfig35617054547354231518

Testen
Schakel nu de GPIO-0 pin hoog en laag en de gloeilamp in Domoticz moet aan / uit gaan!

(als u een NodeMCU-bord gebruikt, hoeft u alleen maar op de knop “flash” te schakelen)
